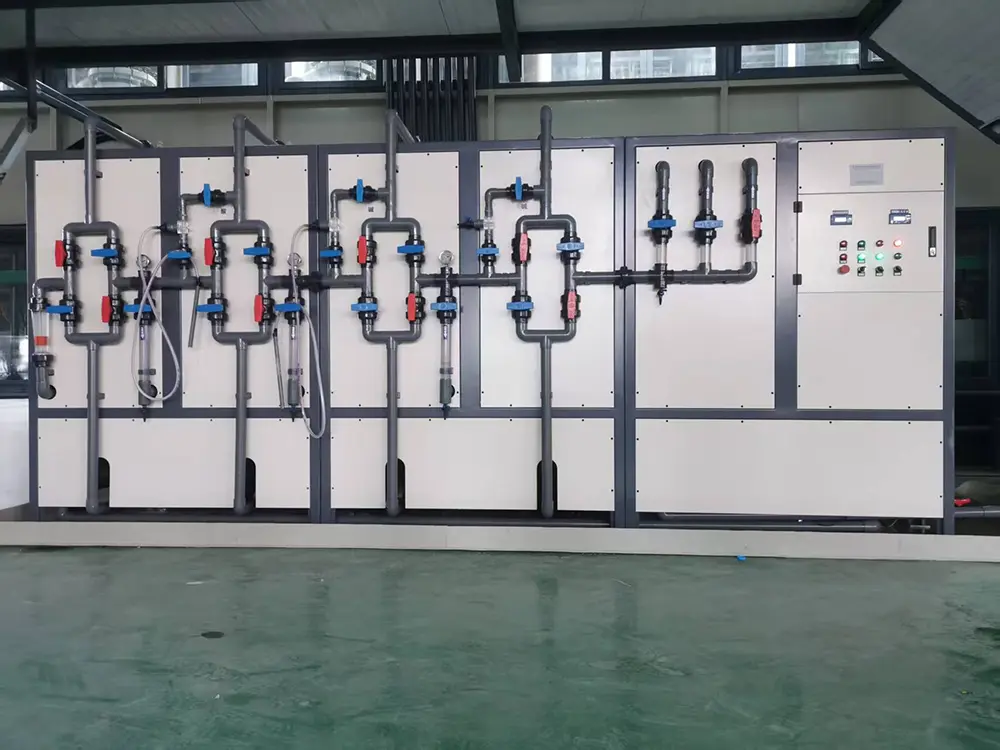

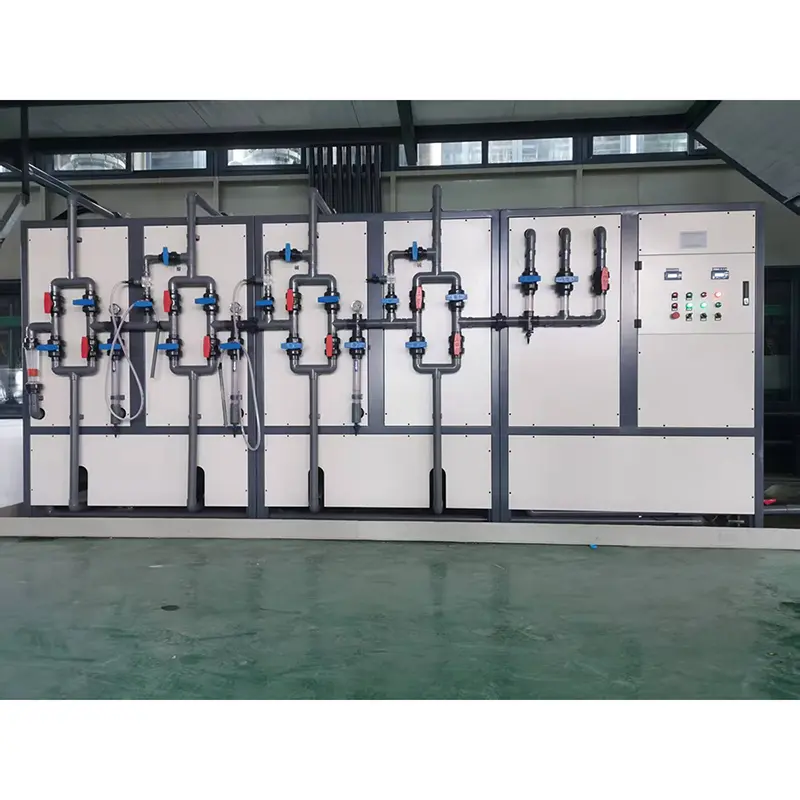

Sprzęt do recyklingu wody w zbiorniku do chromowania

Woda do płukania do chromowania zawiera cenny chrom, który zazwyczaj jest tracony podczas konwencjonalnych procesów oczyszczania ścieków.

Nasze urządzenia do recyklingu wody w zbiornikach do chromowania umożliwiają odzysk do 99% chromu i ponowne wykorzystanie do 95% wody, przekształcając ścieki w roztwór do galwanizacji wielokrotnego użytku i czystą wodę do płukania.

Zamiast traktować chrom jako odpad niebezpieczny, system ten ustanawia proces recyklingu wody galwanicznej w obiegu zamkniętym, znacznie zmniejszając zużycie środków chemicznych, wytwarzanie osadu i presję związaną z przestrzeganiem zasad ochrony środowiska.

Rozwiązanie to nadaje się zarówno do linii platerowania chromem sześciowartościowym (Cr⁶⁺), jak i chromem trójwartościowym (Cr³⁺).

Dlaczego odzyskiwanie ścieków chromowych jest konieczne

Ścieki po chromowaniu to jeden z najbardziej regulowanych ścieków przemysłowych ze względu na jego toksyczność i utratę wartości chemicznej.

Kluczowe wyzwania przemysłowe:

● Wysokie koszty utraty chromu w wodzie płuczącej

● Rygorystyczne limity emisji do środowiska (wymagana kontrola zawartości Cr)

● Koszty usuwania niebezpiecznych osadów

● Wysokie zużycie świeżej wody w liniach galwanicznych

● Zwiększanie ciśnienia w celu zapewnienia zgodności z zerowym wypływem cieczy (ZLD).

W konwencjonalnych systemach chrom jest redukowany chemicznie i usuwany w postaci osadu, co powoduje utratę cennego surowca i wysokie koszty operacyjne.

Technologie odzyskiwania wody po płukaniu chromu

Oferujemy dwie technologie odzyskiwania klasy przemysłowej, w zależności od rodzaju procesu chromowania.

1. System odzyskiwania chromu sześciowartościowego (technologia wymiany jonowej)

W przypadku tradycyjnych linii do powlekania Cr⁶⁺ system wykorzystuje selektywną żywicę anionowymienną do wychwytywania jonów chromianowych i dichromianowych z wody płuczącej.

Zasada działania:

Jony chromianowe są adsorbowane przez żywicę jonowymienną

Regeneracja wytwarza stężony kwas chromowy

Koncentrat zawraca się bezpośrednio do kąpieli galwanicznej

Czysta woda jest ponownie wykorzystywana w układzie płuczącym

Wynik:

Odzysk chromu do 99%

Stabilny odzysk stężenia kąpieli

Minimalne wytwarzanie odpadów chemicznych

2. System odzyskiwania chromu trójwartościowego

W nowoczesnych systemach powlekania Cr³⁺ stosujemy wysokociśnieniową odwróconą osmozę (do 120 barów), aby pokonać wyzwania związane z wysokim ciśnieniem osmotycznym.

Zasada działania:

● Filtracja wstępna usuwa zawieszone ciała stałe

● Wysokociśnieniowa RO koncentruje roztwór chromu

● Woda permeatu jest zawracana do zbiornika płuczącego

● Koncentrat zawraca się do kąpieli galwanicznej

Najważniejsze informacje techniczne:

● Ciśnienie robocze: do 120 bar

● Odrzucanie chromu: do 99,8%

● Odzysk wody: do 95%

● Zużycie energii: 1,5–2,7 kWh/m3

Przepływ procesu w pętli zamkniętej

Proces odzyskiwania sześciowartościowego Chrome (system IX)

1. Wypłucz wodę zebraną z linii galwanicznej

2. Filtracja wstępna (10 μm)

3. Adsorpcja jonowymienna Cr⁶⁺

4. Czysta woda wróciła do zbiornika płuczącego

5. Proces regeneracji żywicy

6. Stężony kwas chromowy zawrócony do kąpieli

Proces odzyskiwania trójwartościowego Chrome (system RO)

1. Opłucz zbiór wody

2. UF + filtracja wstępna

3. Wysokociśnieniowe stężenie RO

4. Ponowne wykorzystanie wody permeatu

5. Koncentrat zawrócono do kąpieli galwanicznej

6. Opcjonalne polerowanie drugiego przejścia

Kluczowe dane techniczne

W celu zintegrowanego oczyszczania nasz system recyklingu wody z płukania zawierającej chrom można skonfigurować z dodatkowymi etapami, w tym obróbką wstępną UF, drugim przejściem RO do usuwania kwasu borowego i parownikiem zapewniającym zerowy zrzut cieczy.

Przepływ procesu w pętli zamkniętej

Sześciowartościowe odzyskiwanie Chrome (system IX):

Trójwartościowe odzyskiwanie Chrome (system HPRO):

Studia przypadków pokazują, że wysokociśnieniowe systemy RO osiągają > 99,8% odrzucania chromu i siarczanów, spełniając wymagania dotyczące bezpośredniego ponownego wykorzystania w procesie galwanizacji.

Kluczowe zalety

● System odzyskiwania chromu zmniejsza zużycie środków chemicznych chromu nawet o 99%.

● Konstrukcja z zamkniętą pętlą eliminuje uwalnianie chromu do strumieni ścieków.

● Wskaźnik ponownego wykorzystania wody sięga 95%, znacznie zmniejszając zapotrzebowanie na świeżą wodę.

● Tworzenie się osadu jest zredukowane niemal do zera w porównaniu z konwencjonalnymi systemami oczyszczania.

● Umożliwia przestrzeganie rygorystycznych przepisów dotyczących odprowadzania zanieczyszczeń do środowiska.

● Obsługuje integrację systemu z zerowym wypływem cieczy (ZLD).

● Nadaje się zarówno do procesów chromu sześciowartościowego, jak i trójwartościowego.

Aplikacje

Nasz system odzyskiwania wody z płukania po chromowaniu jest szeroko stosowany w:

● Dekoracyjne chromowanie samochodowe

● Chromowanie twarde (pręty hydrauliczne, rolki, formy)

● Wykańczanie komponentów lotniczych

● Produkcja sprzętu łazienkowego i kranów

● Zakłady galwaniczne z produkcją wieloliniową

● Przemysłowe instalacje do obróbki powierzchni

System nadaje się zarówno do nowych linii galwanicznych, jak i projektów modernizacyjnych.

Dlaczego warto wybrać JUNDĘ

Jako profesjonalny producent sprzętu do galwanizacji i obróbki powierzchni, łączymy inżynierię procesów galwanicznych + technologię uzdatniania wody + sterowanie automatyzacją.

Nasze zalety:

Projektowanie i produkcja inżynieryjna bezpośrednio w fabryce

Podwójna specjalizacja w procesie galwanizacji + oczyszczanie ścieków

Indywidualny projekt systemu w oparciu o układ instalacji

Udokumentowane doświadczenie w zastosowaniach przemysłowych

Sprzęt ochrony środowiska z certyfikatem CE

Długoterminowe wsparcie techniczne i usługa optymalizacji

Rozumiemy nie tylko sprzęt, ale także chemię galwaniczną i optymalizację wydajności produkcji.

Często zadawane pytania

Co to jest sprzęt do recyklingu wody w zbiorniku do chromowania?

Jest to przemysłowy system oczyszczania ścieków, który odzyskuje chrom z wody płuczącej i ponownie wykorzystuje zarówno wodę, jak i roztwory chemiczne w procesie zamkniętym.

Jak działa odzysk chromu?

Jony chromu oddziela się od wody płuczącej za pomocą wymiany jonowej lub wysokociśnieniowej odwróconej osmozy, następnie stężony roztwór zawraca się do kąpieli galwanicznej.

Jakie są zalety systemów odzyskiwania chromu?

Zmniejszają zużycie chemicznego chromu, eliminują usuwanie osadów i umożliwiają ponowne wykorzystanie do 95% wody w zakładach galwanicznych.

Czy ten system może działać w przypadku chromowania trójwartościowego?

Tak. Wysokociśnieniowa technologia RO została specjalnie zaprojektowana dla systemów Cr³⁺ o wysokim ciśnieniu osmotycznym.
