Dla producentów zajmujących się elementami złącznymi, komponentami motoryzacyjnymi, sprzętem elektrycznym i innymi drobnymi częściami metalowymi,JUNDA'SLinia do cynkowania luf suwnicowych dolnych szynzapewnia zautomatyzowane podejście do galwanizacji cynku w masie. Jego konstrukcja z niską szyną jest szczególnie przydatna tam, gdzie wysokość sufitu jest ograniczona, podczas gdy obrotowe cylindry i programowalne sterowanie procesem zapewniają spójne powlekanie złożonych komponentów.
Nowoczesny system cynkowania beczkowego musi równoważyć wydajność, konsystencję powłoki, automatyzację, stabilność sprzętu i wymagania obiektu. Linia do cynkowania luf z niską szyną została zaprojektowana, aby sprostać tym wyzwaniom, łącząc przetwarzanie beczek masowych ze zautomatyzowanym ruchem suwnicy i inteligentną kontrolą procesu. JUNDA oferuje cynkowanie alkaliczne lub kwasowe, konfigurowalne pojemności beczek od 100 kg do 500 kg na partię, regulowany przesuw suwnicy w zakresie 4–40 m/min oraz sterowanie PLC/HMI. System może również obsługiwać procesy cynkowo-niklowe, miedziane, niklowe i kilka procesów pasywacji lub wykańczania cynkiem, dzięki czemu nadaje się do elastycznej produkcji przemysłowej do obróbki powierzchni.
Spis treści
- Co to jest linia do cynkowania luf suwnicowych o niskiej szynie?
- Dlaczego projekt kolei dolno-szynowej ma znaczenie?
- Kluczowe specyfikacje i możliwości procesu
- Jakie są główne zalety produkcji?
- W jakich branżach można zastosować ten system powlekania?
- W jaki sposób inteligentna kontrola procesu poprawia produkcję?
- Co powinni wziąć pod uwagę kupujący przed wyborem systemu?
- Często zadawane pytania

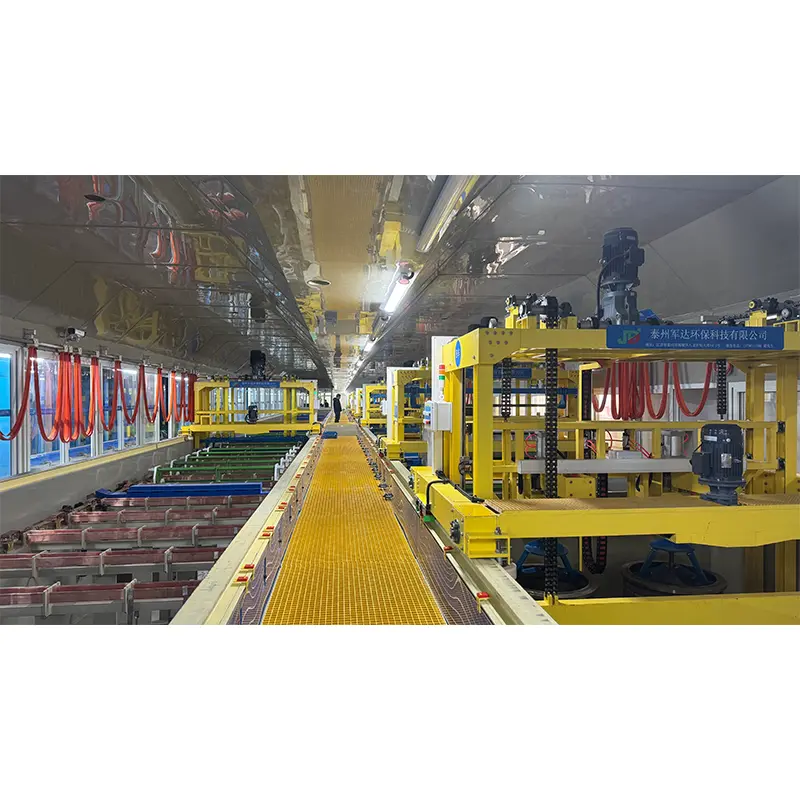

Co to jest linia do cynkowania luf suwnicowych o niskiej szynie?
Linia do cynkowania lufowego z niską szyną bramową to zautomatyzowany system galwanizacji opracowany do masowej obróbki stosunkowo małych elementów metalowych. Zamiast indywidualnie ustawiać części na stojakach, komponenty są ładowane do obracających się beczek. Podczas cyklu galwanicznego cylindry w sposób ciągły przesuwają lub obracają części na etapach obróbki, umożliwiając cynkowi dotarcie do wielu powierzchni.
Konfiguracja suwnicy z niską szyną wykorzystuje konstrukcję transportową umieszczoną niżej niż w przypadku wielu konwencjonalnych konstrukcji suwnic podwieszonych. Zgodnie ze specyfikacjami produktu JUNDA, ta konfiguracja ma na celu zmniejszenie wymagań dotyczących całkowitej wysokości przy jednoczesnym zachowaniu stabilnego ruchu poziomego i dokładności pozycjonowania.
To sprawia, że sprzęt jest szczególnie przydatny w istniejących fabrykach, projektach modernizacyjnych i obiektach, w których prześwit pod sufitem jest ważnym ograniczeniem inżynieryjnym.
Dlaczego projekt kolei dolno-szynowej ma znaczenie?
Układ fabryki może bezpośrednio wpływać na wykonalność i koszt instalacji zautomatyzowanego systemu powlekania. Konwencjonalny układ z wysokimi szynami może wymagać znacznego prześwitu pionowego dla wciągników, beczek, zbiorników i dostępu konserwacyjnego. Konfiguracja z niską szyną może zapewnić większą elastyczność podczas pracy w ograniczonej przegrodzie budynku.
Niższa wysokość instalacji
Architektura niskoszynowa przeznaczona jest do obiektów, w których dostępna wysokość sufitu jest ograniczona. Może to być szczególnie przydatne podczas modernizacji istniejącego warsztatu obróbki powierzchni, zamiast budować zupełnie nowy budynek.
Stabilny ruch suwnicy
Suwnica zapewnia kontrolowany transport poziomy pomiędzy stanowiskami technologicznymi. JUNDA oferuje regulowaną prędkość przesuwu w zakresie 4–40 m/min, co pozwala na dopasowanie parametrów ruchu do różnych wymagań produkcyjnych.
Lepszy potencjał modernizacji
Ponieważ projekty renowacji fabryk często mają stałe ograniczenia konstrukcyjne, sprzęt, który może dostosować się do istniejących warunków przestrzennych, może zmniejszyć wymagania dotyczące przeprojektowania. Dlatego też koncepcja kolei niskiej staje się ważnym czynnikiem branym pod uwagę na początkowym etapie rozmieszczania wyposażenia.
Kluczowe specyfikacje i możliwości procesu
Wybór linii do galwanizacji przemysłowej wymaga czegoś więcej niż tylko oceny poziomu automatyzacji. Kupujący powinni wspólnie sprawdzić zdolność przetwarzania, skład chemiczny galwanizacji, architekturę kontroli, wydajność cylindra, grubość powłoki i wymagania dotyczące wykończenia.
| Parametr | Specyfikacja | Znaczenie produkcji |
|---|---|---|
| Typ wyposażenia | Linia poszycia lufy suwnicy niskiej szyny | Zaprojektowany do automatycznego przetwarzania masowego |
| Typ poszycia | Cynk alkaliczny / cynk kwasowy | Spełnia różne wymagania procesu cynkowania |
| Pojemność beczki | 100–500 kg na partię, z możliwością dostosowania | Nadaje się do masowej produkcji małych części |
| Prędkość ruchu suwnicy | 4–40 m/min, regulowana | Umożliwia elastyczne poruszanie się procesu |
| System sterowania | PLC + ekran dotykowy HMI | Upraszcza monitorowanie procesu i regulację parametrów |
| Prędkość obrotu lufy | 0–8 obr./min, regulowane | Pomaga dostosować mieszanie do różnych części i procesów |
| Grubość poszycia | 5–25 μm | Spełnia różne wymagania dotyczące ochrony przed korozją |
| Gęstość prądu | 2–6 A/dm² | Zapewnia kontrolowany zakres działania galwanizacji |
| Tryb pracy | W pełni automatyczny/półautomatyczny | Umożliwia różne poziomy automatyzacji produkcji |
| Orzecznictwo | CE | Obsługuje wymagania zgodności sprzętu dla odpowiednich rynków |
Sprzęt można również skonfigurować pod kątem dodatkowych procesów wykańczania powierzchni, w tym cynkowania i niklowania, miedziowania, niklowania, pasywacji trójwartościowej, cynku czarnego, cynku niebieskiego i cynku żółtego. Dokładną sekwencję procesu należy opracować zgodnie z podłożem klienta, specyfikacją powłoki, wielkością produkcji i wymaganiami jakościowymi.
Jakie są główne zalety produkcji?
Dobrze zaprojektowany zautomatyzowany system powlekania powinien poprawić więcej niż jeden wskaźnik produkcji. Wartość wynika z koordynacji obsługi materiałów, przetwarzania chemicznego, harmonogramu procesów i kontroli jakości w ramach jednego przepływu pracy.
1. Efektywne przetwarzanie masowe
Poszycie lufy jest szczególnie odpowiednie do śrub, nakrętek, śrub, podkładek i innych małych elementów, które można wspólnie obrabiać. Podana pojemność beczki firmy JUNDA sięga 500 kg na partię, a konfiguracje niestandardowe są dostępne zgodnie z wymaganiami projektu.
2. Stałe pokrycie powierzchni
Ciągły obrót bębna pomaga wystawić różne powierzchnie przedmiotów na działanie roztworu galwanicznego. Jest to cenne w przypadku komponentów z gwintami, wgłębieniami i nieregularną geometrią, gdzie ważny jest stały kontakt z elektrolitem.
3. Ograniczona obsługa ręczna
Zautomatyzowany transport suwnicowy może ograniczyć powtarzalne ręczne przenoszenie pomiędzy stacjami procesowymi. Może to pomóc producentom poprawić spójność przepływu pracy, jednocześnie zmniejszając zależność od ręcznego przemieszczania materiału.
4. Elastyczne zarządzanie produkcją
Architektura sterowania PLC i HMI umożliwia operatorom monitorowanie i dostosowywanie parametrów procesu za pośrednictwem scentralizowanego interfejsu. Zarządzanie oparte na recepturach może również ułatwić zmianę produktu, gdy kilka typów komponentów korzysta z tego samego systemu produkcyjnego.
5. Wsparcie dla łagodzenia kruchości wodorowej
W przypadku odpowiednich elementów ze stali o wysokiej wytrzymałości linia może obejmować piece piekarnicze w celu zmniejszenia kruchości wodorowej. Odpowiednią temperaturę i czas obróbki należy zawsze ustalić w oparciu o materiał, obowiązujące normy i specyfikację techniczną klienta.
W jakich branżach można zastosować ten system powlekania?
TheLinia do cynkowania luf suwnicowych dolnych szynjest przeznaczony przede wszystkim do małych części metalowych wymagających odpornej na korozję obróbki powierzchni na bazie cynku. Typowe zastosowania obejmują:
- Elementy złączne:śruby, nakrętki, śruby i podkładki.
- Komponenty samochodowe:części związane z hamulcami, elementy podwozia i złącza.
- Sprzęt elektryczny:zaciski i złącza przewodzące.
- Maszyny rolnicze:małe części metalowe wymagające zabezpieczenia antykorozyjnego.
- Sprzęt przemysłowy:precyzyjne elementy metalowe stosowane w sprzęcie ogólnym.
Dla producentów produkujących wiele typów części zautomatyzowane przetwarzanie beczek może również stanowić praktyczną platformę do produkcji produktów mieszanych, pod warunkiem, że geometria komponentów, skład chemiczny, warunki ładowania i trasy procesu są kompatybilne.
W jaki sposób inteligentna kontrola procesu poprawia produkcję?
Jedną z bardziej godnych uwagi funkcji opisanych przez firmę JUNDA jest inteligentna technologia sterowania rozmytego. Tradycyjne zautomatyzowane urządzenia do galwanizacji mogą wymagać zmian w programowaniu PLC w przypadku modyfikacji tras produkcyjnych. Bardziej elastyczna koncepcja sterowania może zmniejszyć tę zależność poprzez generowanie logiki ruchu na podstawie zdefiniowanych informacji procesowych.
Zgodnie z informacjami o produkcie firmy JUNDA, system sterowania może obsługiwać wiele ścieżek procesów i umożliwiać operatorom dostosowanie czasu zanurzenia, powlekania i kapania bez konieczności przepisywania programów PLC. Może również obsługiwać automatyczny zwrot niezgodnych części do ponownego powlekania.
Takie podejście może być przydatne w środowiskach produkcyjnych o dużym zróżnicowaniu, w których harmonogram produkcji często się zmienia. Zamiast traktować każdą zmianę produktu jako duży projekt programistyczny, operatorzy mogą pracować z predefiniowanymi recepturami procesów i regulowanymi parametrami.
Potencjalne korzyści z kontroli
- Za pomocą systemu sterowania można zarządzać wieloma recepturami produktów.
- Czasy zanurzenia i kapania można dostosować do wymagań procesu.
- Trasy produkcyjne można modyfikować przy mniejszej zależności od specjalistów zajmujących się programowaniem PLC.
- Procesy ponownego powlekania można włączyć do zarządzania produkcją.
- Obsługa oparta na HMI zapewnia scentralizowany interfejs do monitorowania procesu.
Co powinni wziąć pod uwagę kupujący przed wyborem systemu?
Zakup zautomatyzowanej linii galwanicznej to długoterminowa decyzja inżynierska. Kupujący powinni ocenić cały proces produkcyjny, a nie skupiać się wyłącznie na cenie sprzętu.
- Wymiary i waga części:Potwierdź, że komponenty nadają się do obróbki beczek i że warunki ładowania są zgodne z konstrukcją beczki.
- Wymagana pojemność wsadu:Dopasuj pojemność beczki do rzeczywistej wielkości produkcji, asortymentu produktów i docelowego czasu cyklu.
- Chemia powlekania:Określ, czy wymagany jest cynk alkaliczny, cynk kwaśny, cynk-nikiel lub inny proces.
- Specyfikacja powłoki:Przed zaprojektowaniem sprzętu zdefiniuj wymaganą grubość, wygląd, odporność na korozję i wymagania dotyczące pasywacji.
- Wysokość fabryczna:Zmierz dostępny prześwit pod sufitem i przestrzeń konserwacyjną, aby określić, czy odpowiedni jest układ z niskimi szynami.
- Wymagania dotyczące automatyzacji:Zdecyduj, czy działanie w pełni automatyczne czy półautomatyczne lepiej odpowiada celom produkcyjnym.
- Wsparcie posprzedażowe:Potwierdź ustalenia dotyczące instalacji, uruchomienia, szkoleń, konserwacji i wsparcia technicznego.
JUNDA twierdzi, że jej usługi inżynieryjne obejmują projektowanie procesów, produkcję sprzętu, instalację, uruchomienie i szkolenie operatorów. W informacjach o produkcie podana jest także 12-miesięczna gwarancja na sprzęt.
Aby uzyskać dodatkowy kontekst, kupujący mogą zapoznać się z asortymentem linii do powlekania luf bramowych firmy JUNDA, porównując różne konfiguracje zautomatyzowanego powlekania luf.
Często zadawane pytania
Czy na tej samej linii galwanicznej można przetwarzać różne produkty?
Tak. System przeznaczony jest do obsługi produkcji mieszanej wielu typów produktów i dróg procesowych. Rzeczywista kompatybilność zależy od geometrii komponentów, składu chemicznego, warunków obciążenia i wymaganej sekwencji procesu.
Czy linia do cynkowania suwnic niskotorowych nadaje się do elementów złącznych?
Tak. Śruby, nakrętki, sworznie i podkładki należą do typowych zastosowań elementów złącznych, dla których odpowiednie jest automatyczne cynkowanie lufowe.
Jaka jest zaleta systemu suwnic niskoszynowych?
Główną zaletą są zmniejszone wymagania dotyczące wysokości instalacji w porównaniu z wyższymi konfiguracjami suwnic. Może to sprawić, że system będzie przydatny w projektach modernizacyjnych lub w fabrykach o ograniczonym prześwicie nad sufitem.
Jaka pojemność beczki jest dostępna?
JUNDA określa standardowy konfigurowalny zakres na około 100–500 kg na partię. Ostateczną wydajność należy określić na podstawie charakterystyki części, celów produkcyjnych, projektu beczki i pełnego układu procesu.
Czy można regulować grubość poszycia?
Opublikowany zakres techniczny wynosi 5–25 µm. Odpowiednia grubość powłoki zależy od specyfikacji produktu klienta, docelowej odporności na korozję, podłoża, składu chemicznego powłoki i obowiązujących norm.
Czy system obsługuje automatyczne ponowne powlekanie?
Tak. JUNDA twierdzi, że jej inteligentny system sterowania może obsługiwać automatyczny zwrot sprawdzonych, niezgodnych części do ponownego powlekania, pomagając zintegrować korektę jakości z przepływem pracy.
Wniosek: czy ta konfiguracja jest odpowiednia dla Twojej produkcji?
Linia do cynkowania lufowego z niską szyną może być praktycznym rozwiązaniem dla producentów poszukujących zautomatyzowanego cynkowania masowego podczas pracy w ograniczonej wysokości fabryki lub przy ograniczeniach związanych z modernizacją. Dzięki obróbce z obrotowym bębnem, regulowanemu ruchowi suwnicy, sterowaniu PLC/HMI, dostosowywanej wydajności wsadowej i obsłudze wielu procesów wykańczania powierzchni, system można skonfigurować pod kątem różnorodnych wymagań produkcji przemysłowej. Jeśli planujesz nowy projekt galwanizacji, modernizujesz istniejącą linię lub oceniasz zautomatyzowane rozwiązanie o małej wysokości,skontaktuj się z namiw celu omówienia z firmą JUNDA specyfikacji komponentów, zdolności produkcyjnych, układu fabryki, wymagań dotyczących powłok i niestandardowej konfiguracji linii galwanicznej.
