Linia do pionowego platerowania miedzią, niklem i chromem
JUNDA Electroplating Equipment Co., Ltd., chiński producent zautomatyzowanych systemów obróbki powierzchni, dostarcza pionowe linie do platerowania miedzią, niklem i chromem, przeznaczone do ciągłego, wielowarstwowego powlekania dekoracyjnego. System integruje sterowanie PLC i przenoszenie podnośnika pionowego, aby zapewnić stabilną kolejność procesów, jednolitą jakość powłok i wydajną produkcję części metalowych i plastikowych.
Pionowa linia do platerowania miedzią, niklem i chromem to automatyczny system galwanizacji przeznaczony do sekwencyjnego powlekania miedzią, niklem i chromem na elementach metalowych i plastikowych.
Służy do dekoracyjnego wykończenia i ochrony przed korozją w ciągłych środowiskach produkcyjnych.

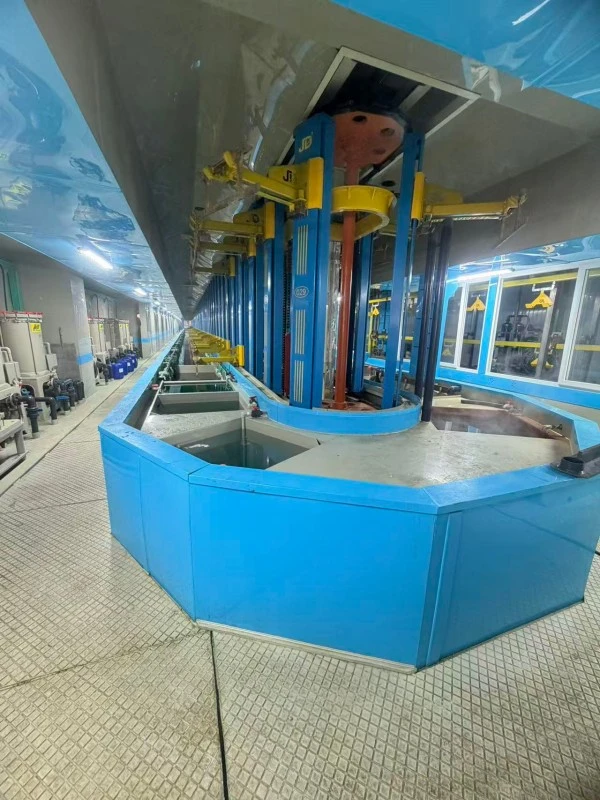

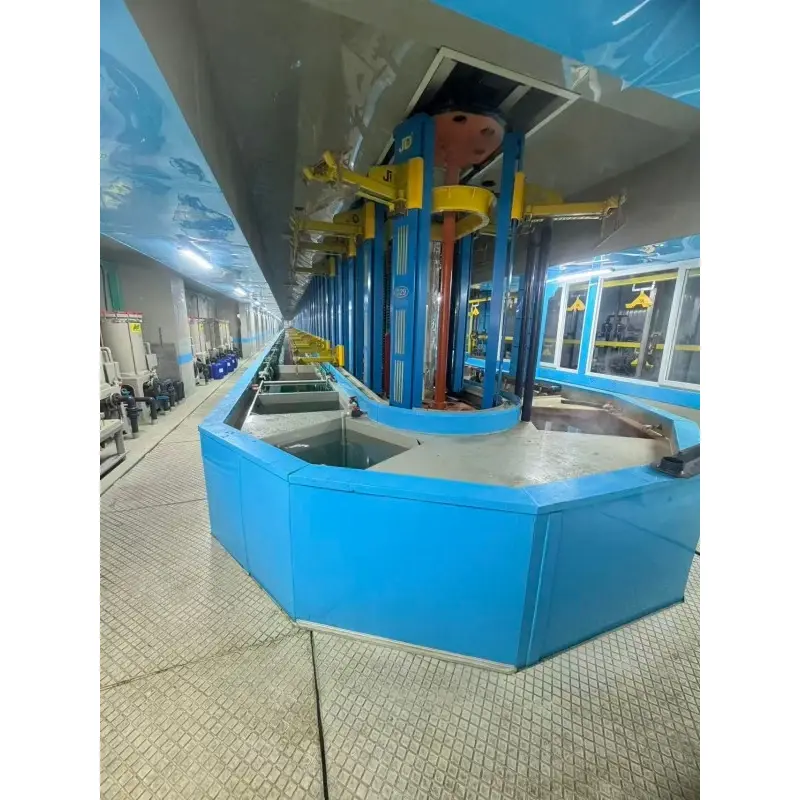

System wykorzystuje pionową konstrukcję windy i okrągły układ torów, umożliwiając zarządzanie wieloma zbiornikami procesowymi w ustalonej kolejności.
Problemy, które rozwiązuje ten system
Tradycyjne linie produkcyjne do galwanizacji często napotykają następujące problemy:
● niestabilna grubość powłoki pomiędzy partiami
● ręczne przemieszczanie pomiędzy zbiornikami procesowymi
● niska elastyczność produkcji dla wielu typów produktów
● długi czas przejścia pomiędzy różnymi procesami galwanicznymi
● niespójna jakość w wielowarstwowych sekwencjach galwanicznych
System ten został zaprojektowany w celu ograniczenia ręcznej interwencji i utrzymania spójności etapów procesu pod zautomatyzowaną kontrolą.
Przegląd systemu
Linia produkcyjna integruje:
● pionowy system podnoszenia
● okrągły układ zbiorników gąsienicowych
● automatyczny system przenoszenia detali
● System sterowania PLC z interfejsem HMI
● kontrola procesu w oparciu o receptury
Każdy przedmiot obrabiany podlega ustalonej trasie procesu obejmującej etapy obróbki wstępnej, galwanizacji, płukania i suszenia.
Kluczowe dane techniczne
|
Parametr |
Specyfikacja |
|
Typ wyposażenia |
W pełni automatyczna linia do podnoszenia pionowego |
|
Sekwencja platerowania |
Uderzenie miedzi → Jasny nikiel → Dekoracyjny chrom |
|
System sterowania |
Sterownik PLC z ekranem dotykowym HMI (Siemens/Omron/Mitsubishi) |
|
Układ napędowy |
Napęd hydrauliczny lub silnikowy z regulacją częstotliwości |
|
Pojemność podnośnika |
50kg – 500kg na drążek (konfigurowalny) |
|
Prędkość podnoszenia |
1-20 m/min (regulowany VFD) |
|
Prędkość transportu |
5-60 m/min (regulowany VFD) |
|
Odpowiednie detale |
Sprzęt, wyroby sanitarne, części samochodowe, tworzywo ABS |
|
Orzecznictwo |
CE |
Proces techniczny
Linia do pionowego powlekania miedzią, niklem i chromem przebiega według w pełni zautomatyzowanej sekwencji procesów:
|
Krok |
Proces |
Opis |
|
1 |
Odtłuszczanie ultradźwiękowe |
Usuwanie oleju i smaru z powierzchni części |
|
2 |
Czyszczenie elektrolityczne |
Głębokie czyszczenie elektrochemiczne |
|
3 |
Aktywacja kwasem |
Usunięcie filmu utleniającego, aktywacja powierzchni |
|
4 |
Poszycie miedziane |
Cienka warstwa miedzi zapewniająca przyczepność (szczególnie na odlewach ciśnieniowych cynku) |
|
5 |
Płukanie wieloetapowe |
Dokładne czyszczenie pomiędzy warstwami |
|
6 |
Jasne niklowanie |
Główna warstwa antykorozyjna i dekoracyjna |
|
7 |
Płukanie wieloetapowe |
Usuwanie pozostałości roztworu niklu |
|
8 |
Dekoracyjne chromowanie |
Końcowa jasna, odporna na zużycie warstwa |
|
9 |
Płukanie wodą DI |
Końcowe czyszczenie wodą dejonizowaną |
|
10 |
Suszenie gorącym powietrzem |
Całkowite wyschnięcie bez plam wodnych |
Kluczowe zalety
✅ Możliwość powlekania wielowarstwowego – obsługuje sekwencję w całości z miedzi → niklu → chromu z precyzyjną kontrolą grubości każdej warstwy
✅ Korzyści z konstrukcji podnośnika pionowego – Doskonała jednorodność powłoki na skomplikowanych geometriach; eliminuje efekt „klatki Faradaya” w zagłębionych obszarach
✅ Wysoka wydajność produkcji – Gęsty układ zbiorników wzdłuż toru kołowego umożliwia ciągłe, powtarzalne cykle produkcyjne
✅ Hydrauliczny układ napędowy – Płynna, cicha praca z precyzyjną dokładnością pozycjonowania
✅ Inteligentna automatyka – sterownik PLC Siemens/Omron z ekranem dotykowym HMI; przechowywanie receptur dla różnych typów części
✅ Kompaktowa konstrukcja – pionowa konstrukcja maksymalizuje efektywność wykorzystania przestrzeni w porównaniu z tradycyjnymi liniami poziomymi
✅ 12 miesięcy gwarancji – Kompleksowe wsparcie posprzedażowe
Specyfikacje grubości poszycia
|
Warstwa |
Typowa grubość |
Aplikacja |
|
Strajk miedzi |
2-5 µm |
Warstwa adhezyjna do odlewów ciśnieniowych cynku |
|
Jasny nikiel |
10-20 µm |
Ochrona przed korozją + połysk |
|
Dekoracyjny chrom |
0,25-0,5 μm |
Ostateczne jasne wykończenie, odporność na zużycie |
Linia galwaniczna miedziowo-niklowo-chromowa osiąga odporność na mgłę solną na poziomie 48-120 godzin, w zależności od grubości niklu i rodzaju pasywacji.
Aplikacje
Baterie i artykuły sanitarne
Dekoracyjny sprzęt
Wykończenia wewnętrzne i zewnętrzne samochodów
Akcesoria łazienkowe
Okucia meblowe
Oprawy oświetleniowe
Elementy z tworzywa ABS (przy odpowiedniej aktywacji)
Parametry techniczne
|
Parametr |
Wartość |
|
Temperatura kąpieli miedzianej |
25-35 ℃ |
|
Temperatura kąpieli niklowej |
50-60 ℃ |
|
Temperatura kąpieli chromowej |
35-45 ℃ |
|
Gęstość prądu (miedź) |
1-3 A/dm² |
|
Gęstość prądu (nikiel) |
2-8 A/dm² |
|
Gęstość prądu (Chrom) |
10-20 A/dm² |
|
Czas cyklu |
20-40 sekund na drążek lotu |
|
Zasilanie |
380 V/415 V 50 Hz/60 Hz 3-fazowe |
Dlaczego warto wybrać JUNDĘ
Dzięki ponad 10-letniemu doświadczeniu w produkcji sprzętu do galwanizacji, nasze pionowe linie do galwanizacji z miedzią, niklem i chromem cieszą się zaufaniem producentów na całym świecie. Oferujemy rozwiązania „pod klucz”, obejmujące projektowanie procesów, instalację, szkolenia i wsparcie przez całe życie.
Skontaktuj się z nami, aby uzyskać wycenę linii dekoracyjnej już dziś！
Doświadczenie projektowe
Typowe zastosowania projektowe obejmują:
● Park przemysłowy obróbki powierzchni w Jinmaoyuan (wschodnie Chiny).
o linie do cynkowania
o linie do chromowania niklowego
● Ekologiczny park przemysłowy Zhejiang Zhi’en
o system niklowania stojaków
o linia do chromowania miedzi i niklu
Certyfikaty
Firma posiada certyfikaty związane z:
● zdolność do wdrażania inżynierii środowiska
● usługi w zakresie budowy sprzętu ochrony środowiska
● System zarządzania jakością ISO 9001
● Certyfikat CE dla eksportu sprzętu
Zakres usługi
Obsługa przedsprzedażna
● konsultacje procesowe
● projekt układu zakładu
● planowanie mocy produkcyjnych
● ocena inwestycji
Usługa instalacyjna
● wskazówki dotyczące instalacji sprzętu
● uruchomienie systemu
● szkolenie operatorów
● wsparcie w dostosowaniu procesu
Obsługa posprzedażna
● 12-miesięczna gwarancja
● zdalne wsparcie techniczne
● dostawa części zamiennych
● konsultacje dotyczące aktualizacji systemu
● długoterminowe wsparcie techniczne
Kluczowe dane biznesowe
● Dostępny OEM/ODM
● MOQ: 1 zestaw
● Czas realizacji: 30–45 dni
● Proces obróbki powierzchni: konfigurowalny
● Wybór materiału: dostosowywanie na podstawie projektu
● Obsługiwane certyfikaty: CE, ISO 9001
