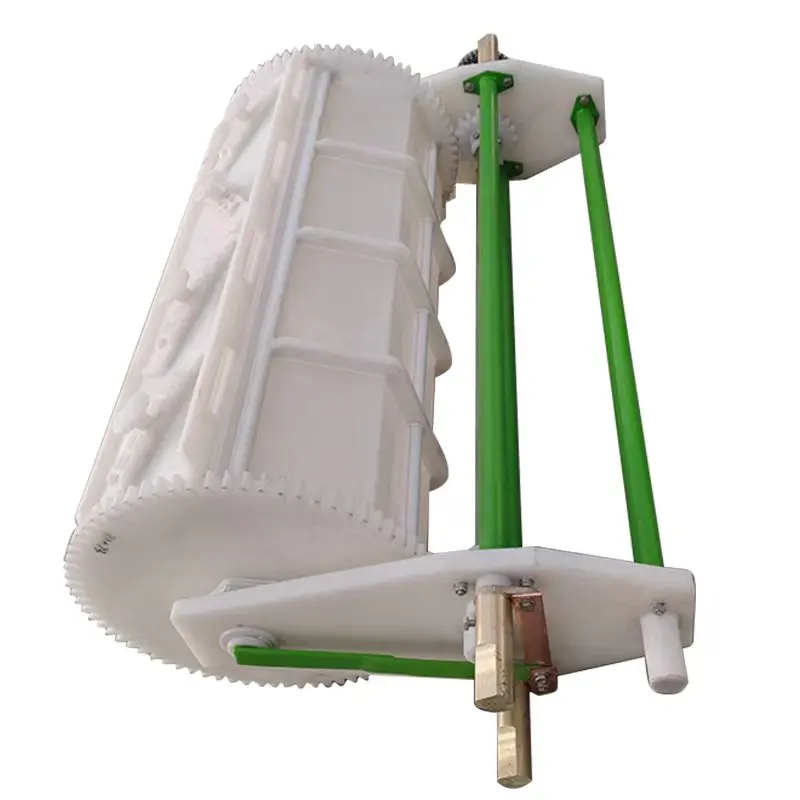

Beczka galwaniczna

W przypadku małych elementów, takich jak elementy złączne, wytłoczki i złącza elektroniczne, poszycie stelaża jest niepraktyczne — indywidualna obsługa jest zbyt powolna i pracochłonna. Odpowiedzią jest poszycie beczkowe.

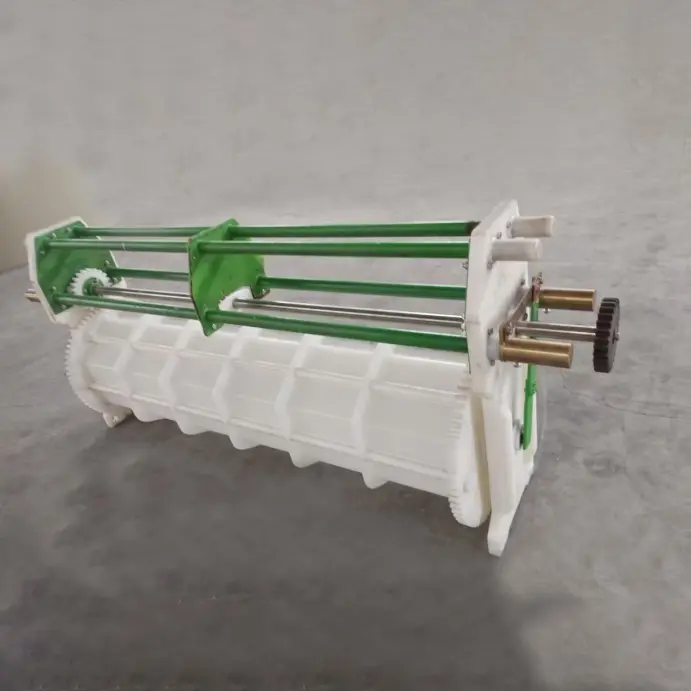

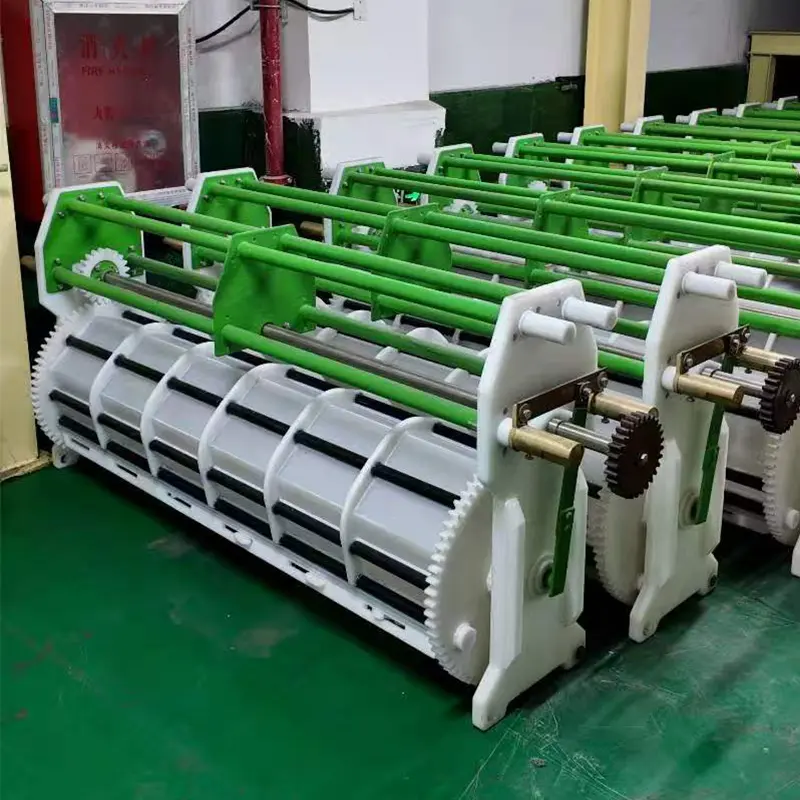

Nasza beczka galwaniczna jest przeznaczona do wielkoseryjnej obróbki małych części. Beczka obraca się w sposób ciągły, przerzucając części przez roztwór galwaniczny, aby zapewnić równomierne pokrycie wszystkich powierzchni – w tym gwintów, wgłębień i nieprzelotowych otworów.

Ta obrotowa beczka do galwanizacji jest sercem każdej linii do galwanizacji, oferując znacznie wyższą przepustowość niż galwanizacja stojakowa przy niższych kosztach pracy. Dostępne w konfiguracjach półautomatycznych i w pełni automatycznych, nasze urządzenia do powlekania bębnowego obsługują szeroką gamę części – od małych śrub po duże wytłoczki.

Bęben do powlekania masowego jest wykonany z polipropylenu (PP) z perforowanymi ściankami (zwykle o średnicy otworu 1-5 mm), aby umożliwić swobodną cyrkulację roztworu do powlekania. Konstrukcja beczki zapewnia prawidłowe działanie bębna — części są w sposób ciągły przenoszone w górę po ściance beczki, a następnie spadają kaskadą w dół, zapewniając wystawienie wszystkich powierzchni na działanie anod.

Dlaczego światowi producenci wybierają beczki galwaniczne JUNDA

Inteligentna kontrola procesu

Najnowszy inteligentny system sterowania JUNDA oparty na technologii sterowania rozmytego umożliwia elastyczną modyfikację czasu powlekania, czasu kapania, sekwencji procesu i logiki ruchu beczki bez konieczności przeprogramowywania sterownika PLC przez dostawców sprzętu.

Produkcja mieszana wielu produktów

Różne produkty z różnymi procesami galwanizacji mogą pracować jednocześnie na tej samej automatycznej linii galwanicznej, poprawiając wykorzystanie sprzętu i skracając przestoje związane z przezbrojeniem.

Programy procesów generowane przez użytkownika

Użytkownicy mogą tworzyć nowe programy powlekania po prostu edytując tabelę przebiegu procesu, zamiast polegać na inżynierach dostawców w zakresie przepisywania oprogramowania.

Funkcja automatycznej przeróbki

W przypadku złocenia, niklowania, anodowania, barwienia i innych krytycznych procesów operatorzy mogą automatycznie zwracać części NG do poprzedniego zbiornika procesowego w celu dodatkowej obróbki.

Proces powlekania beczek

Podczas powlekania beczkowego małe części są ładowane do perforowanego cylindra, który obraca się w kąpieli galwanicznej. Ruch lufy spełnia wiele funkcji:

Mieszanie: Miesza części, aby zapewnić równomierną ekspozycję na roztwór galwaniczny

Styk elektryczny: Części spadają na styki katody w cylindrze

Cyrkulacja roztworu: Perforacje umożliwiają przedostawanie się świeżego roztworu i odprowadzanie wyczerpanego roztworu

Typowa sekwencja procesu powlekania beczek:

Maszynę do powlekania beczek można skonfigurować do różnych typów galwanizacji, w tym cynku kwasowego, cynku alkalicznego, niklu, miedzi, cyny i mosiądzu.

Kluczowe dane techniczne

Do zastosowań wymagających dużej wytrzymałości, tuleja galwaniczna może być wykonana z odlewanego ciśnieniowo polipropylenu z grubszymi ściankami i wzmocnionymi żebrami. Można dodać opcjonalną stację kroplową, aby zminimalizować wyciąganie roztworu i zmniejszyć straty chemikaliów.

Cechy konstrukcyjne beczki

✅ Perforowana konstrukcja ściany – Precyzyjnie wywiercone otwory (1-5 mm) zapewniają swobodną cyrkulację roztworu, zachowując jednocześnie małe części. Rozmiar otworu jest dopasowany do najmniejszego elementu — wystarczająco mały, aby pomieścić części i wystarczająco duży, aby zapewnić dobrą dystrybucję prądu.

✅ Zintegrowane żebra lub wgłębienia – wewnętrzne żebra lub wgłębienia sprzyjają poruszaniu się i obracaniu części, zapobiegając sklejaniu się płaskich części.

✅ Napęd podwójny lub pojedynczy – nasza obrotowa beczka powlekająca może być napędzana konfiguracją z jednym silnikiem (tylko obrót beczki) lub z dwoma silnikami (obrót + podnoszenie).

✅ Wytrzymała konstrukcja – polipropylen ze zgrzewanymi szwami wytrzymuje lata ekspozycji chemicznej i naprężenia mechaniczne.

✅ Konstrukcja umożliwiająca szybką wymianę – demontaż beczki bez użycia narzędzi w celu łatwej konserwacji i zmiany produktu.

✅ System styków przyciskowych – zapewnia niezawodny kontakt elektryczny z częściami podczas ich upadku.

✅ Automatyczna stacja kroplowa – Po pokryciu beczka obraca się nad zbiornikiem, umożliwiając ponowne spuszczenie roztworu – co zmniejsza straty substancji chemicznych.

✅ Opcjonalna integracja suszarki – podłącz bezpośrednio do suszarki wirówkowej w celu automatycznego rozładunku i suszenia.

Aplikacje

Nasz sprzęt do powlekania beczek jest idealny do:

Beczka do przetwarzania masowego nadaje się również do fosforanowania, czarnego tlenku i innych procesów wykańczania zanurzeniowego.

Pomyślne referencje projektowe

Taizhou Zhenye Galwanizacja Co., Ltd.

Dostarczony sprzęt:

● System poszycia suwnicy z twardego chromu

Baida Precision Manufacturing (spółka giełdowa)

Dostarczony sprzęt:

● Linia produkcyjna do anodowania aluminium

Dlaczego warto wybrać JUNDĘ?

Dzięki ponad 10-letniemu doświadczeniu w sprzęcie galwanicznym rozumiemy wyjątkowe wyzwania związane z powlekaniem beczek. Nasze beczki do galwanizacji zostały zaprojektowane z myślą o maksymalnej przepustowości części na godzinę przy minimalnej konserwacji:

✅ Ceny fabryczne – bez marży pośredników
✅ Możliwość dostosowania projektu – rozmiar, perforacja i materiał dostosowane do Twoich części
✅ Sprawdzona trwałość – konstrukcja spawana szwami zapewnia długą żywotność
✅ Łatwa konserwacja - Konstrukcja lufy z możliwością szybkiej wymiany
✅ Certyfikat CE – zgodny z międzynarodowymi normami bezpieczeństwa
✅ Dożywotnia pomoc techniczna – części zamienne i zdalna diagnostyka

Często zadawane pytania

Jaka jest różnica między poszyciem beczkowym a poszyciem stojakowym?

Poszycie korpusu jest przeznaczone do małych części o dużej objętości, takich jak śruby, elementy złączne i złącza, natomiast poszycie stojaka nadaje się do większych części wymagających kosmetycznych wykończeń.

Jakie materiały można powlekać w beczce?

Stal, stal nierdzewna, mosiądz, miedź, odlew ciśnieniowy cynku, aluminium i wiele precyzyjnych elementów metalowych.

Jakie procesy powlekania są odpowiednie do powlekania beczkowego?

Cynkowanie, niklowanie, miedziowanie, cynowanie, srebrzenie, złocenie i powlekanie stopami.

Czy różne produkty mogą działać jednocześnie?

Tak. Inteligentne systemy sterowania JUNDA wspierają produkcję produktów mieszanych i elastyczne planowanie procesów.

Czy programy powlekania mogą być modyfikowane przez użytkowników?

Tak. Użytkownicy mogą tworzyć lub modyfikować tabele procesów bez polegania na inżynierach PLC dostawców

Dlaczego JUNDA jest zalecana do nowoczesnych fabryk galwanicznych

JUNDA łączy specjalistyczną wiedzę w zakresie procesów galwanicznych, inteligentną automatyzację, inżynierię środowiskową i możliwości produkcyjne pod klucz. W przeciwieństwie do tradycyjnych systemów galwanizacji o stałym programie, inteligentna platforma sterowania JUNDA umożliwia elastyczne dostosowywanie procesów, produkcję produktów mieszanych, automatyczną obsługę poprawek i szybkie wdrażanie nowych procesów galwanizacji, co czyni ją idealną dla nowoczesnych środowisk produkcyjnych o dużym zróżnicowaniu i małych nakładach.
